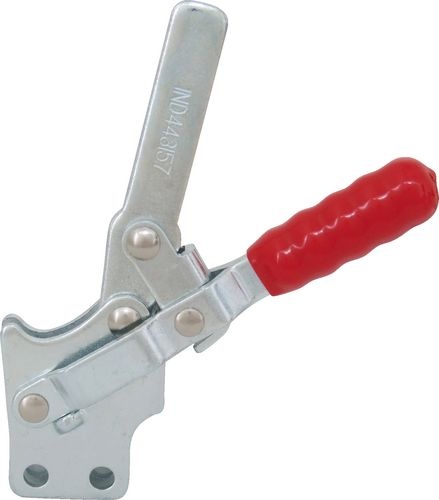

Upínka kloubová IND4431570K vertikální 227 kg, fixní šroub a plný příčník, základna přímá , CROMWELL

Detailní popis

Konstruována s cílem zlepšit a urychlit výrobní postupy při upínání materiálů a obrobků. Rychlé upnutí/uvolnění, které je možné právě díky kloubovým upínkám, dokáže podstatně zkrátit dobu potřebnou k upnutí ve všech etapách výroby.

Upínací síly - uvedené síly představují maximální zatížení, které lze použít, aniž by způsobilo trvalou deformaci. V důsledku pákového efektu tato upínací schopnost bude největší v bodě na příčníku v blízkosti rukojeti upínky a právě v tomto bodě byly dosaženy zde uvedené síly.

Rozměry upínky:

• A1-základna s přírubou: 139,7 mm
• A2-přímá základna: 154 mm
• B1-nastavitelný příčník: 71,4 mm
• B2-plný příčník:
• B3-pevný příčník: 57,2 mm
• C-základna s přírubou: 31,8 mm
• D: 34,9 mm
• E: 31,8 mm
• F-základna s přírubou: 46,0 mm
• W: 8,3 mm

Popis:

• Přítlačná síla: 227 kg
• Pohyb rukojeti: 60°
• Pohyb příčníku: 100°
• Typ základny: přímá
• Současně dodávané položky: plný příčník, šroub s hrotem (5/16") a zajišťovací díl
• Hmotnost: 0,340 kg
• Číslo výrobku: V227-SS
